== Généralités ==
== Généralités ==

Version du 17 novembre 2023 à 17:05

Généralités

La carte Micro Avionic permet d'acquérir et d'enregistrer les paramètres de vol d'une fusée. Elle repose sur 2 modules principaux :

  • Une carte RP2040 Zero qui est une version miniature de la carte Raspberry Pico mais qui utilise le même microcontrôleur. Cette carte est programmable en C++ ou en Micropython.
  • Une carte GY87 à10 degrés de liberté comprenant un capteur de pression, un accéléromètre 3 axes, un gyromètre 3 axes et un magnétomètre 3 axes

Ces 2 modules sont disponibles montés, ils doivent être soudés sur une petite carte mère dédiée avec quelques composants périphériques comme un buzzer qui permet de connaitre l'état de fonctionnement de la fusée et un connecteur d'alimentation pour la batterie.

En exploitant l'ensemble des capteurs de cette ensemble, il est possible d'enregistrer les de restituer la trajectoire de votre fusée en 3 dimensions et de mesurer l'altitude atteinte !

Schématique

Le schéma des modules RP2040 et GY87 sont disponibles sur les liens associés mais il n'est pas nécessaire de les comprendre en détail pour monter votre carte BR Micro Avionic dont le schéma général est présenté ci-dessous :

Schéma de la carte BR Micro Avionic
Schéma de la carte BR Micro Avionic

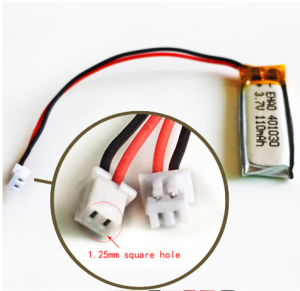

Batterie Lipo 3.7V 110mAh
Batterie Lipo 3.7V 110mAh

La carte BR Micro Avionic est alimentée par une batterie LiPo de 3,7V / 110mAh qui dispose d'un connecteur JST femelle au pas de 1.25mm. Ainsi le connecteur mâle J1 de la carte permet de connecter la batterie et d'alimenter les modules RP2040 et GY87 via la diode Schottky D1 (1N5819).

Celle-ci est très importante car elle protège la batterie lorsque vous alimentez la carte RP2040 Zero à l'aide d'un câble USB. Les résistances R1 (10kΩ) et R2 (10kΩ) divisent la tension d'alimentation par 2 et l'appliquent sur une des entrées analogiques du RP2040 (ADC2). Il est ainsi possible de la mesurer par logiciel. Le module GY87 qui contient l'ensemble des capteurs communique avec le module maitre RP2040 à l'aide d'un bus I2C qui dispose d'un signal d'horloge (SCL) et de données (SDA). Enfin, le buzzer BZ1 est relié à la sortie GP0 du module RP2040 et permet de générer des signaux sonores très utiles pour connaitre l'état de fonctionnement de la carte même lorsqu'elle se trouve à l'intérieur du corps de la fusée.

Notice de montage de la carte BR Micro Avionic

....
