Généralités

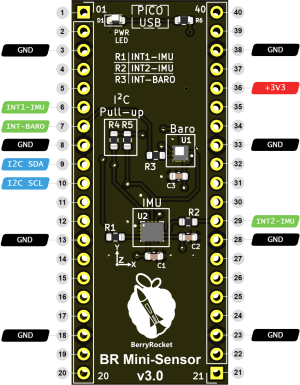

Pinout BR Mini-Sensor
Pinout BR Mini-Sensor

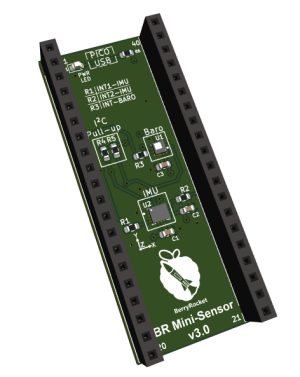

La BR Mini Sensor est une carte mezzanine compatible de la Raspberry Pico qui comporte:

  • Un accéléromètre 3 axes
  • Un Gyromètre 3 axes
  • Un capteur de pression permettant de mesurer l'altitude

Ces fonctions sont basées sur l'utilisation des composants LSM6DL et LPS22HB du fabricant STMicroelectronics.

En raison de leur petite taille ces composants sont très difficiles à souder à moins de disposer d'un four à refusion. C'est pourquoi vous trouverez une version prête à l'emploi sur notre boutique en ligne.

La carte BR Mini Sensor vous permettra moyennant un peu de code de mesurer et d'enregistrer les paramètres de vol de votre fusée BR Mini Origin (ou autre) afin d'en estimer la trajectoire.

Schématique

Le schéma électrique de la carte BR Mini Sensor ne comprend que les 2 composants LSM6DL et LPS22HB et quelques composants périphériques comme les condensateurs de découplage C1, C2 et C3 (Fig. 2). La LED D1 dont le courant est limité par la résistance R6 indique la présence du 3.3V nécessaire à l'alimentation de l'ensemble. Les résistances de pull up R4 et R5 sont nécessaires au bon fonctionnement du bus I2C. Ce dernier permet le dialogue entre la carte Raspberry Pico, les accéléromètres, les gyromètres et le capteur de pression.

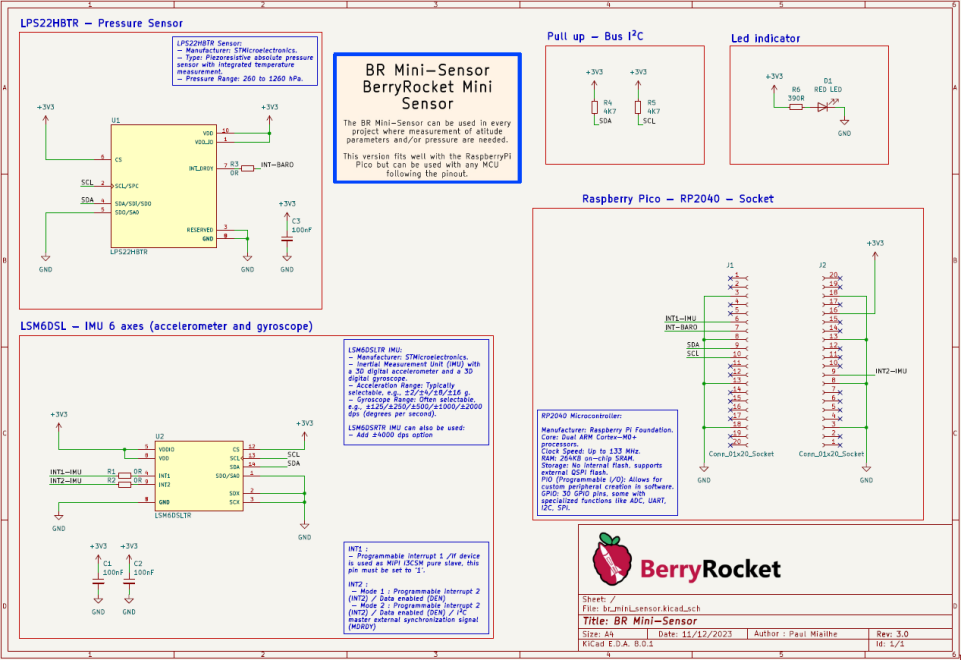

Fig. 2: Schéma électrique de la carte BR Mini Sensor
Fig. 2: Schéma électrique de la carte BR Mini Sensor

Spécifications

Capteur de pression LPS22HB

Paramètres Valeurs
Généralités
Tension d'alimentation 1.7 à 3.6V
Courant 3uA
Communication I2C ou SPI
Pression
Plage de mesure 260 à 1260 hPa
Résolution 24 bits
Temperature
Plage de mesure -40 à +85°C
Résolution 16 bits

Centrale Inertielle (IMU) LSM6DSLTR

Paramètres Valeurs
Généralités
Tension d'alimentation 1.7 à 3.6V
Courant 0.65mA
Communication I2C ou SPI
Accélération
Plage de mesure +-16g
Résolution 0.5mg
Vitesse angulaire
Plage de mesure +-2000 °/s
Résolution 70m°/s


Auteurs: Nicolas VERDIER et Paul MIAILHE pour BerryRocket.com

Licence: CC-BY-NC 4.0
